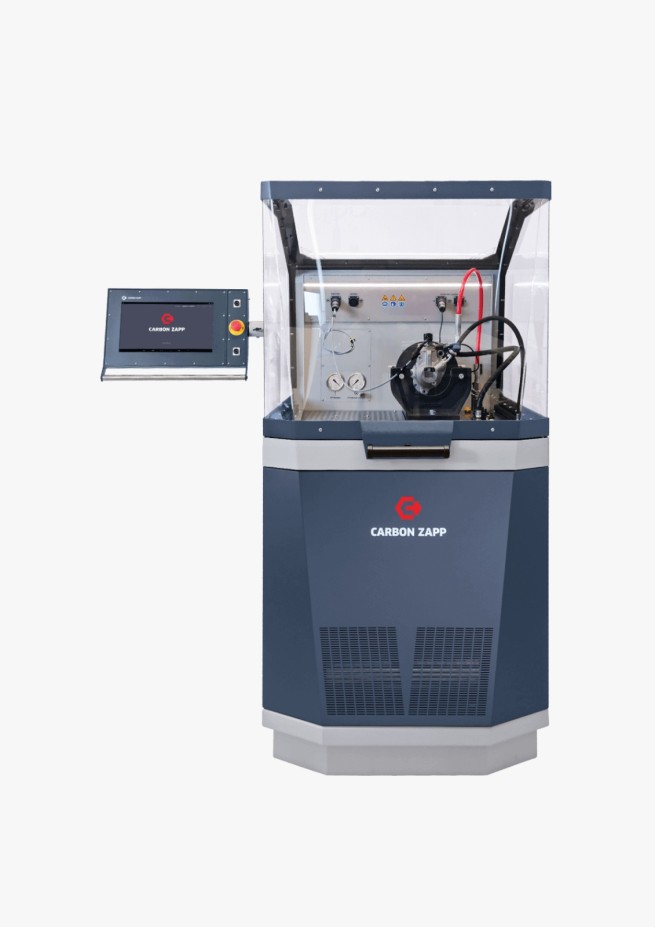

A Carbon Zapp PTBR|X-W (CZ-008785) é uma bancada profissional desenvolvida para teste e diagnóstico de bombas de alta pressão Diesel Common Rail e bombas GDi de gasolina.
Pressão máxima de operação para testes de bombas de alta pressão.
Versão equipada com sistema de refrigeração a água.
Tempo de teste por bomba, conforme a aplicação e o procedimento realizado.
Testes de bombas Common Rail Diesel e bombas de injeção direta de gasolina.
A PTBR|X-W foi desenvolvida para especialistas que trabalham com diagnóstico e reparação de bombas de alta pressão.
Sua plataforma possibilita testar diferentes tecnologias de bombas Common Rail Diesel e GDi, incluindo sistemas Euro 6 que exigem sincronização eletrônica das válvulas de controle.
A plataforma também oferece recursos para avaliação de:
A PTBR|X-W reúne em uma única bancada os recursos necessários para trabalhar com diferentes gerações de bombas de alta pressão Diesel Common Rail e bombas GDi.
O sistema de acoplamento foi desenvolvido para proporcionar flexibilidade durante a instalação das bombas, reduzindo o tempo necessário para preparação e permitindo atender diferentes configurações.
A eletrônica da bancada possibilita ainda trabalhar com bombas Euro 6 que dependem da sincronização das válvulas responsáveis pelo controle da quantidade de descarga.
O principal diferencial desta configuração é o sistema Water Cooling, identificado pela letra W na nomenclatura PTBR|X-W.
A versão possui circuito dedicado de refrigeração a água para auxiliar no controle da temperatura durante os testes, sendo esta uma característica específica do modelo CZ-008785.
A PTBR|X-W foi desenvolvida para proporcionar testes precisos, rápidos e repetíveis.
Dependendo da bomba e do procedimento utilizado, o catálogo indica tempos de aproximadamente 5 a 15 minutos por bomba.
A bancada permite medir a pressão de entrada produzida pela bomba de alimentação ou o vácuo gerado pela própria bomba.
Essas informações ajudam na avaliação do funcionamento de diferentes bombas e são especialmente importantes em sistemas modernos de alta pressão.
A PTBR|X-W utiliza a plataforma Carbon Zapp CloudX, solução IoT baseada em nuvem desenvolvida para ampliar os recursos de gerenciamento, atualização e suporte da bancada.
Com conexão à internet, a plataforma permite acessar serviços e informações relacionados ao equipamento.
Recursos CloudX:
A PTBR|X-W possui o código Carbon Zapp CZ-008785. A identificação “W” corresponde à configuração com refrigeração a água (Water Cooling).
A principal diferença entre as configurações está no sistema de refrigeração. A PTBR|X-W (CZ-008785) utiliza refrigeração a água, enquanto a versão PTBR|X-A utiliza refrigeração a ar.
Por isso, esta página e suas especificações correspondem exclusivamente à versão PTBR|X-W.
A PTBR|X-W foi desenvolvida para testes de bombas de alta pressão Diesel Common Rail e bombas GDi de gasolina.
Também oferece recursos para avaliação de componentes relacionados ao sistema de alta pressão, como válvulas PCV e VCV, sensores de pressão do rail e rails de alta pressão.
Sim. A bancada possui capacidade para trabalhar com tecnologias Euro 6 que utilizam operação sincronizada, incluindo aplicações Denso HP5S/D, HP6 e HP7, Bosch CP4 Euro 6 e Continental/VDO Euro 6.
Sim. A bancada foi projetada também para bombas Common Rail de aplicações Heavy Duty, incluindo sistemas como CPN5S2, Caterpillar, Cummins e HP0.
Sim. A PTBR|X-W permite testar e diagnosticar bombas GDi — Gasoline Direct Injection, atendendo diferentes marcas e tipos de bombas de alta pressão de gasolina.
A PTBR|X-W trabalha com pressão máxima de até 2.800 bar e rotação máxima de até 4.000 rpm.
O catálogo da Carbon Zapp indica aproximadamente 5 a 15 minutos por bomba, dependendo do modelo, aplicação e procedimento de teste utilizado.
Sim. A integração com o Carbon Zapp CloudX permite recursos como atualizações online da base de dados, relatórios, gerenciamento remoto, backup em nuvem, notificações de manutenção e suporte remoto.
A PTBR|X-W, código CZ-008785, possui tela touchscreen de 15 polegadas, pressão máxima de até 2.800 bar e rotação máxima de 4.000 rpm.
Suas dimensões são de 950 × 1.300 × 1.610 mm, com peso de aproximadamente 522 kg.
A alimentação elétrica é trifásica, 380–480 V, 50/60 Hz, e o motor possui potência de até 15,6 kW / 21 hp, conforme a frequência de operação.
Esta versão conta especificamente com sistema de refrigeração a água, característica que identifica a configuração PTBR|X-W.
