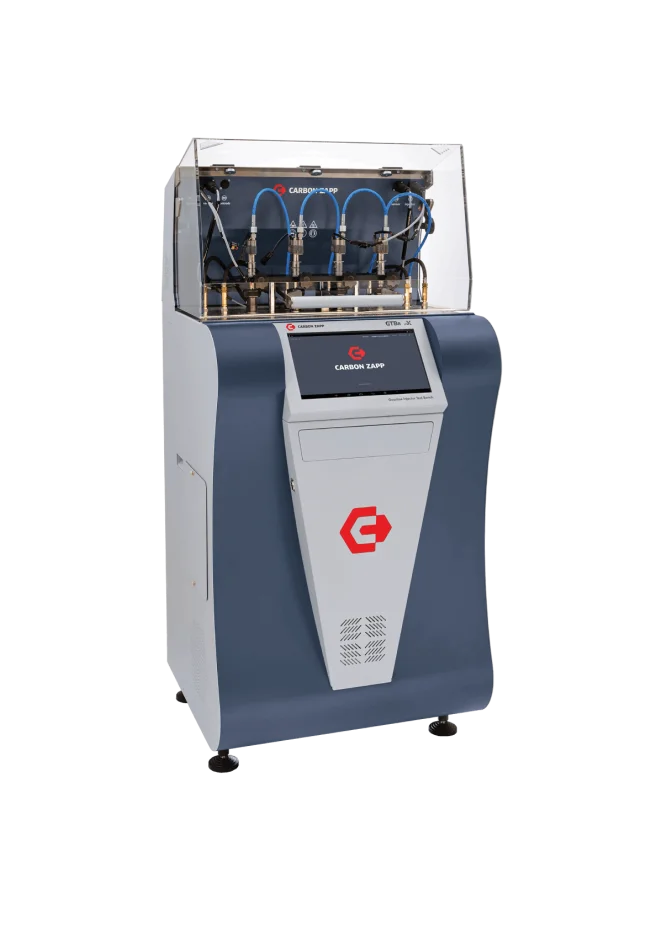

A Carbon Zapp GTB.4R|X-A (CZ-008737) é uma bancada profissional desenvolvida para teste, diagnóstico, serviço e codificação de injetores de gasolina GDi — Gasoline Direct Injection.
Teste e codificação de até quatro injetores GDi simultaneamente.
Pressão máxima de operação para sistemas de injeção direta de gasolina.
Versão A, equipada com sistema de refrigeração a ar.
Tempo aproximado de teste e codificação para quatro injetores.
A GTB.4R|X-A foi desenvolvida para atender diferentes gerações de sistemas de injeção de gasolina, permitindo testar, diagnosticar, realizar serviços e codificar injetores GDi de diferentes marcas e tecnologias.
A bancada também oferece suporte a injetores convencionais EFi, ampliando sua aplicação dentro do laboratório especializado.
A GTB.4R|X-A também pode trabalhar com injetores convencionais de gasolina EFi, oferecendo maior versatilidade para oficinas que atendem diferentes gerações de sistemas de injeção.
Entre as marcas citadas pela Carbon Zapp estão:
A GTB.4R|X-A pode atender sistemas utilizados em:
A GTB.4R|X-A foi desenvolvida como uma estação profissional para sistemas modernos de injeção direta de gasolina.
Sua configuração com quatro posições permite trabalhar com até quatro injetores durante o mesmo procedimento, contribuindo para maior produtividade e padronização dos testes.
Segundo a Carbon Zapp, o processo de teste e codificação de quatro injetores pode ser realizado em aproximadamente 5 a 7 minutos, dependendo da aplicação e do plano utilizado.
O código CZ-008737 corresponde especificamente à GTB.4R|X-A.
A letra A identifica o sistema Air Cooling — refrigeração a ar, desenvolvido para auxiliar no controle térmico durante a operação sem exigir o circuito de fornecimento de água utilizado na configuração W.
Essa característica diferencia esta máquina da GTB.4R|X-W (CZ-008787), que utiliza refrigeração a água.
A GTB.4R|X-A opera com pressão máxima de até 1.200 bar e rotação máxima especificada de 2.000 rpm, permitindo trabalhar com sistemas modernos de injeção direta de gasolina.
A plataforma possui capacidade de teste e codificação para diferentes tipos de injetores GDi, incluindo sistemas:
Além dos procedimentos de teste e codificação, a GTB.4R|X-A oferece opções para flushing e serviço de injetores GDi, ampliando sua utilização nos processos de manutenção e diagnóstico.
A GTB.4R|X-A possui recursos desenvolvidos para acompanhar o comportamento do injetor durante diferentes planos de teste.
A bancada realiza medição em tempo real do tempo de resposta do injetor, permitindo avaliar seu comportamento durante o acionamento.
A plataforma realiza a medição dinâmica real do overflow do injetor, fornecendo dados adicionais para avaliação do funcionamento do componente.
O catálogo especifica sensores dinâmicos com:
A GTB.4R|X-A possui espaço de trabalho ergonômico, iluminado e de fácil acesso, desenvolvido para agilizar a montagem e retirada dos injetores.
O projeto também facilita o acesso aos filtros, conexões e demais pontos utilizados durante os procedimentos de teste.
O sistema oferece:
Os filtros em linha ficam acessíveis na área de trabalho para facilitar inspeções e substituições.
A bancada também possui compartimento com drenagem contínua para o tanque de resíduos, contribuindo para uma operação mais organizada.
O tanque foi projetado para facilitar procedimentos de:
Este código corresponde especificamente à configuração para quatro injetores com refrigeração a ar.
A principal diferença entre as duas configurações está no sistema de refrigeração.
A GTB.4R|X-A (CZ-008737) utiliza refrigeração a ar — Air Cooling, enquanto a GTB.4R|X-W (CZ-008787) utiliza refrigeração a água.
A GTB.4R|X-A possui capacidade para testar e codificar até quatro injetores GDi simultaneamente.
A bancada trabalha com pressão máxima de até 1.200 bar.
Segundo o catálogo da Carbon Zapp, o teste e a codificação de quatro injetores podem ser realizados em aproximadamente 5 a 7 minutos, dependendo da aplicação.
Sim. Além dos injetores GDi, a bancada também possui capacidade para trabalhar com injetores convencionais de gasolina EFi.
Sim. A plataforma possui recursos de codificação para diferentes tipos de injetores GDi, incluindo tecnologias controladas por energia e sistemas com medição por volume, conforme a disponibilidade da base de dados.
Sim. A GTB.4R|X-A foi desenvolvida com capacidade para teste e codificação de tecnologias Euro 6, além de receber novas aplicações por meio das atualizações da Carbon Zapp.
Sim. O Carbon Zapp CloudX oferece recursos como atualização da base de dados, relatórios, gerenciamento remoto, backup em nuvem, notificações de manutenção e suporte remoto.
A GTB.4R|X-A (CZ-008737) possui tela touchscreen de 15 polegadas, conectividade por Wi-Fi e Ethernet, pressão máxima de 1.200 bar, rotação máxima de 2.000 rpm e capacidade para até quatro injetores.
Suas dimensões são de 770 × 800 × 1.650 mm, com peso aproximado de 250 kg.
A máquina possui tanque de óleo de teste com capacidade de 30 litros, alimentação elétrica monofásica de 220–240 V / 50–60 Hz, corrente de 16 A e motor de até 3,6 kW / 4,8 hp.
Por se tratar da configuração A, a CZ-008737 utiliza refrigeração a ar e possui faixa de temperatura ambiente de operação especificada entre 6 °C e 23 °C.
