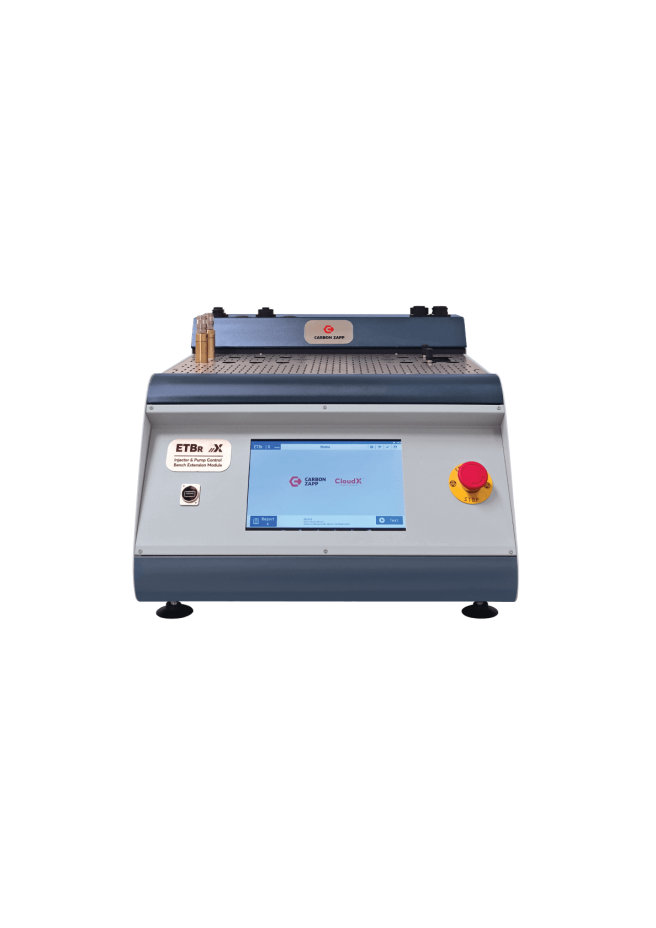

A Carbon Zapp ETBR-X é um módulo de extensão para controle de injetores e bombas, desenvolvido para modernizar bancadas de teste convencionais e ampliar sua capacidade para sistemas Diesel e Gasolina de nova geração.
Configurável e expansível, a ETBR-X pode operar com bombas Common Rail e GDi, injetores CRDi, GDi, HEUi e EUi/EUp, além de componentes de controle de pressão, sensores e rails de alta pressão.
Código (SKU): CZ-007092.
Controle de pressão de alta pressão conforme a fonte externa utilizada
Posições opcionais para teste de injetores
Touchscreen HMI com software AZO.V3 e CloudX
Configuração expansível conforme a necessidade da oficina
A ETBR-X amplia uma bancada convencional para operar sistemas modernos de injeção Diesel e Gasolina. A plataforma foi projetada para controle, medição e codificação* de bombas, injetores e componentes, com atualização contínua para novas aplicações EU6.
Conforme a configuração instalada, pode trabalhar com até quatro injetores CRDi, um injetor HEUi, um EUi/EUp e uma bomba por vez. Para EUi/EUp, é necessário o Cambox HK1400A.
• Bombas CRp e GDp de diferentes marcas
• Denso HP5 e Bosch CP4 EU6
• Bombas heavy duty como CPN5S2, CAT, Cummins e HP0
• PCVs, sensores RDS e High Pressure Rails
• CRi, CRiN e GDi
• VCC, NCC, iART e PCRS5
• XPI, F2X e F3X
• CRIN 4.2 e aplicações heavy duty
• Teste e codificação* HEUi
• Medição dinâmica e estática do retorno
• Teste de injetores HEUi Dual-Coil
• EUi/EUp com Cambox HK1400A
• Atualizações online da base
• Operação e status remotos
• Backup completo em nuvem
• Wi-Fi, USB e Ethernet
A ETBR-X foi criada para transformar bancadas de teste convencionais em plataformas capazes de operar sistemas atuais de injeção. O módulo utiliza a pressão fornecida por outra bancada ou por uma fonte externa e assume o controle eletrônico e a medição dos componentes.

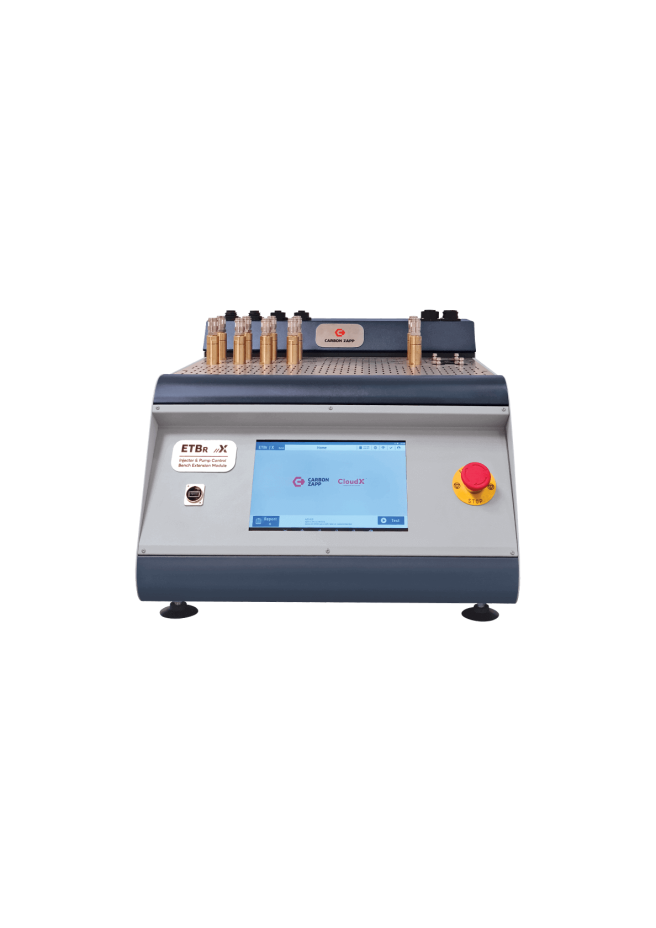

Seu conceito modular permite configurar zero, uma ou quatro portas de medição para injetores, acionar de um a quatro componentes, medir tempo de resposta e controlar externamente diferentes tipos de bancadas. A solução também pode ser conectada ao Cambox para aplicações EUi/EUp.
Segundo o catálogo, o teste de bombas leva aproximadamente 5 a 15 minutos por bomba. Para injetores CRi/CRiN/GDi, o teste e a codificação* ficam na faixa de 6 a 12 minutos por injetor; HEUi, de 6 a 8 minutos; e EUi/EUp, de 6 a 10 minutos.
Entre os recursos estão medição de resposta ao vivo, medição BIP para solenóides heavy duty, operação semiautomática do Cambox, conectividade CloudX e possibilidade de expansão para novas tecnologias e aplicações.
A ETBR-X é apresentada pela Carbon Zapp como um Injector & Pump Control Bench Extension Module, ou seja, um módulo de extensão e controle para bancadas de teste.
Ela utiliza pressão proveniente de outra bancada ou fonte externa, adicionando recursos de controle, medição e codificação ao sistema existente.
A ETBR-X serve para modernizar e ampliar uma bancada de testes existente, permitindo trabalhar com tecnologias atuais de injeção Diesel e gasolina, incluindo Common Rail, GDi, HEUI e EUI/EUP.
Dependendo da configuração, a ETBR-X pode atuar e medir até quatro injetores.
A especificação prevê capacidade opcional para 4 CRi, 1 HEUI ou 1 EUI/EUP, conforme a configuração escolhida.
Sim. A configuração pode incluir capacidade para uma bomba, permitindo trabalhar com bombas Common Rail e GDi e diferentes tecnologias de alta pressão.
A ETBR-X pode controlar sistemas de até 2.800 bar, mas a pressão é fornecida por outra bancada de teste ou por uma fonte externa. A ETBR-X funciona como módulo de controle e extensão.
Sim. A plataforma foi desenvolvida para trabalhar com diferentes tecnologias Euro 6, conforme a configuração, acessórios e aplicações disponíveis na base de dados Carbon Zapp.
Sim. A configuração suporta teste e codificação de injetores HEUI, incluindo medição dinâmica e estática do overflow, teste Dual-Coil e medição automática da NOP.
Sim. Para testes e codificação EUI/EUP, o catálogo informa a necessidade do HK1400A Cambox.
Sim. A plataforma foi projetada para ser modular, configurável e expansível, permitindo definir os recursos de acordo com as necessidades atuais do laboratório e realizar upgrades posteriormente.
Sim. A integração com o Carbon Zapp CloudX oferece recursos de atualização da base de dados, operação e acompanhamento remoto, relatórios, backup em nuvem, gerenciamento de equipamentos e suporte remoto.
A ETBR-X (CZ-007092) possui tela touchscreen de 10 polegadas, conectividade por Wi-Fi e Ethernet e dimensões de 510 × 650 × 550 mm.
A versão básica possui peso aproximado de 23 kg, tornando o módulo compacto para integração ao ambiente de laboratório.
Sua alimentação elétrica é monofásica, 100–240 V / 50–60 Hz, com corrente de 5 A.
A plataforma suporta pressão de controle de até 2.800 bar, fornecida externamente, e pode ser configurada para uma bomba e até quatro injetores, de acordo com os módulos e acessórios utilizados.
A temperatura ambiente de operação especificada é de 6 °C a 35 °C.
